パソコンやスマートフォン、そして昨今のAIブームを支える半導体チップ。その性能向上の歴史を語る上で欠かせないのが「ムーアの法則」だ。しかし、ここ数年、ニュースやテクノロジー系の記事でムーアの法則は終わったという見出しを見かけることが増えている。今回は、長年にわたってテクノロジー界の羅針盤となってきたこの法則が今どうなっているのか、そして半導体技術の最前線はどう進化しているのかを分かりやすく解説していくぞ。
- 1. 基礎知識：50年以上続いたIT業界の道標
- 2. なぜ終わったと言われ始めたのか？ 物理的・経済的な壁
- 3. 業界トップの意見対立：NVIDIAとIntelの主張
- 4. 2026年現在の半導体最前線：オングストローム時代へ
- 5. 救世主となるか。チップレットと3Dパッケージング
- 6. 新たな形へと進化した法則
- 7. まとめ：限界を超えていくテクノロジーの底力
1. 基礎知識：50年以上続いたIT業界の道標

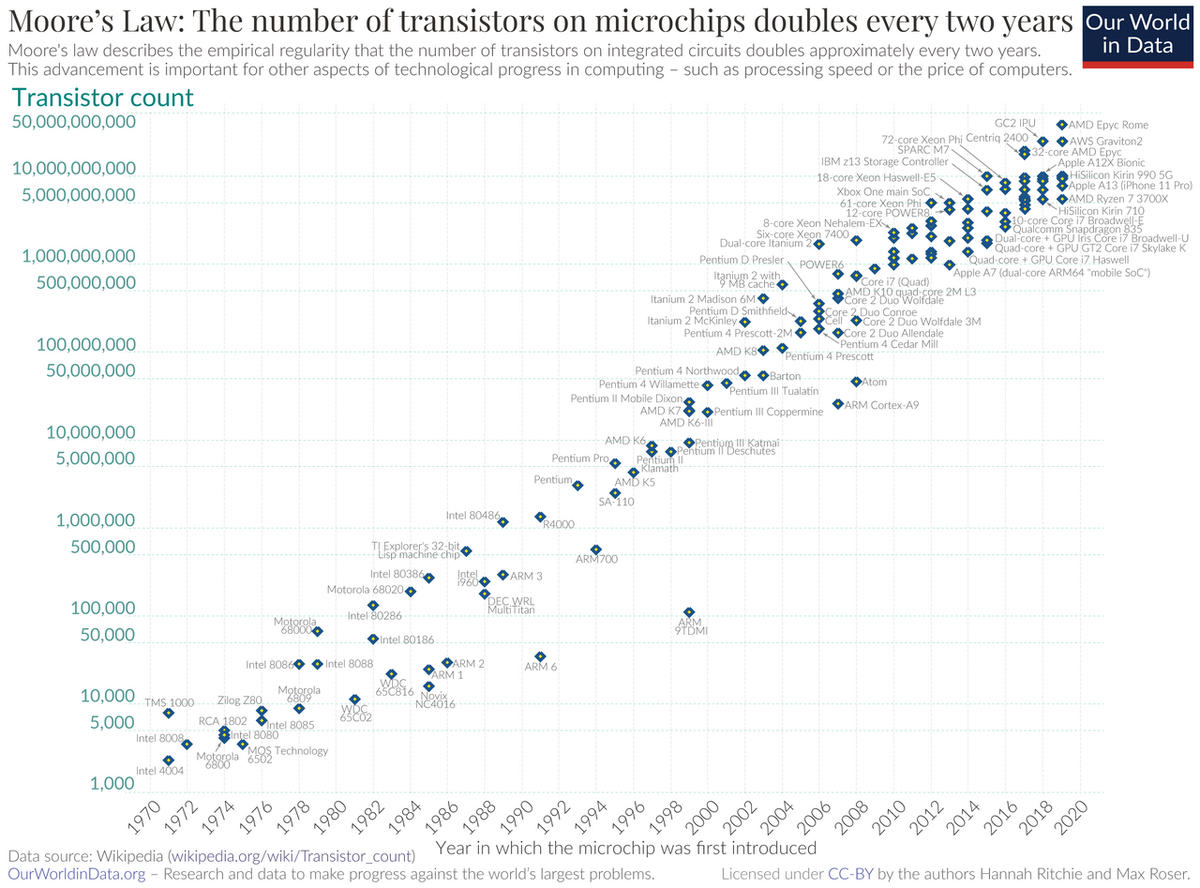

そもそもムーアの法則とは何かを簡単におさらいしておこう。これは、Intelの共同創業者であるゴードン・ムーア氏が1965年に提唱した経験則だ。内容は非常にシンプルで、半導体集積回路に搭載されるトランジスタの数は、約2年ごとに倍増するというものだ。
トランジスタとは、電気信号をコントロールする極小のスイッチのこと。このスイッチを小さくして、同じ面積のチップにより多く詰め込むこと（微細化）で、コンピューターはより速く、より安く、そしてより省電力に進化してきた。この法則があったからこそ、かつては部屋一つを占領していたスーパーコンピューターと同等の性能が、今や私たちの手のひらに収まるスマートフォンで実現できているのだ。業界全体がこの法則を一種の目標として技術開発を続けてきたため、単なる予測を超えた絶対的な指標として機能してきた歴史がある。
……と書くと、ムーアがまるで天才だったかのようだが、別にそういうわけではない。実態としては、ムーアが1965年ごろのトランジスタ数のトレンドに適当な直線をあてはめて発表したところ、（その直線に負けないよう技術者たちが研究に熱を燃やしたこともあってだろうか）、たまたまムーアの法則にしたがう成長が続き、指標化されてしまった、という感じだ。
2. なぜ終わったと言われ始めたのか？ 物理的・経済的な壁
それほど偉大な法則が、なぜ終わったと囁かれているのか。理由は大きく分けて物理的な限界と経済的な限界の2つがある。
まず物理的な限界について。トランジスタの微細化は今や数ナノメートル（1メートルの10億分の1）という原子レベルの領域に達している。ここまで小さくなると、電気の通り道を遮断したいのに、電子が壁をすり抜けてしまう量子トンネル効果という現象が起きやすくなり、エラーなどの深刻な問題を引き起こす。
次に経済的な限界だ。原子レベルの微細加工を行うためには、ASML社が提供するHigh-NA EUV（極端紫外線）露光装置のような、1台数百億円もする巨大で複雑な製造装置が必要になる。開発費や工場建設にかかるコストが天文学的な数字に跳ね上がっており、もはやトランジスタを小さくしても以前のように劇的なコストダウンが見込めなくなっているのだ。単純に縮小すれば安くなるというかつての常識は通用しなくなりつつある。
3. 業界トップの意見対立：NVIDIAとIntelの主張
この限界説をめぐっては、シリコンバレーの巨人たちの間でも意見が真っ二つに割れている。
限界を強く主張している代表格が、AI向けGPUで世界を席巻しているNVIDIAのジェンスン・フアンCEOだ。彼は数年前から公の場でムーアの法則は終わったと度々発言している。彼の主張は、もはや単一のCPUの微細化に頼るのではなく、GPUを使った並列処理とAIソフトウェアの力によって性能を向上させる時代に突入したというものだ。
一方、ムーアの法則を提唱した本家であるIntelのパット・ゲルシンガーCEOは、法則はまだ生きていると真っ向から反論している。Intelは巨額の投資を行い、新たなトランジスタ構造やパッケージング技術を駆使することで、今後も集積度を向上させ続けると宣言しているのだ。両者のアプローチの違いは、現在の半導体業界の多様性を象徴している。
4. 2026年現在の半導体最前線：オングストローム時代へ
では、2026年現在の製造現場はどうなっているのか。結論から言うと、微細化の歩みは遅くなりつつも、決して止まってはいない。単位はナノメートルからさらに小さなオングストローム（0.1ナノメートル）の時代へと突入している。

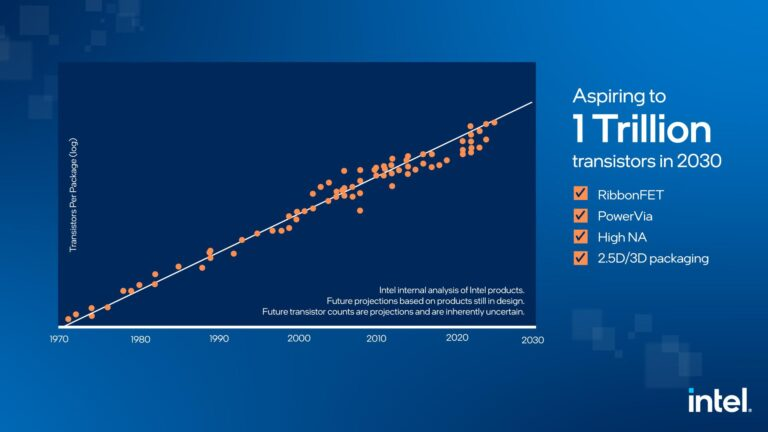

台湾のTSMCは2025年に2nmプロセスの量産を開始し、2026年後半にはさらに進化したA16（1.6nm相当）の量産を控えている。Intelも、社運を賭けたIntel 18A（1.8nm相当）プロセスの立ち上げを進めている。
これらの超微細化を支えているのが、トランジスタの立体的な構造を変えるGAA（Gate-All-Around）技術や、電源供給の配線をチップの裏側に配置して効率を上げる裏面電力供給ネットワークといった最新のブレイクスルーだ。各社はあの手この手で物理法則の壁に挑み、わずかな隙間を見つけて性能を引き上げている。
くわしく知りたい方へ: 2nmなどと言っているが、実用レベルにおいて実際にトランジスタが2nmになったわけではない。そうではなく、ナノシート・スタック技術など、多層構造（のようなもの）を採用することで、実質2nmを実現している、というだけだ。都合上、これ以上の説明は割愛するが、より詳細を知りたい方はNanosheet Stackと検索してみてほしい。
5. 救世主となるか。チップレットと3Dパッケージング
しかし、微細化だけではいずれ限界が来るのは目に見えている。そこで現在、業界全体のトレンドとなっているのがチップレットというアプローチだ。
これまでは、CPUやGPUなどの機能を一つの巨大なシリコンチップ（モノリシックダイ）に詰め込んでいた。しかし、チップが巨大化すると製造中の小さな欠陥一つで全体が不良品になり、歩留まりが悪化してコストが跳ね上がる。
そこで、機能を複数の小さなチップ（チップレット）に分割し、それらをパズルのように繋ぎ合わせて一つのプロセッサとして動作させる技術が主流になっている。これなら、重要で高度な計算を行う部分だけを高価な最先端プロセスで製造し、それ以外の部分は安価な一世代前のプロセスで製造するといった柔軟な対応が可能になる。さらに、これらのチップレットを平面的に並べるだけでなく、高層ビルのように縦に積み重ねる3Dスタッキングと呼ばれる先進パッケージング技術も実用化されている。
6. 新たな形へと進化した法則
2026年現在、ムーアの法則は純粋なトランジスタサイズの縮小という意味では、かつての勢いを失い限界を迎えつつあるのは事実だ。コスト削減という面でも、もはや法則は機能していないと言っていいだろう。
しかし、それは半導体の進化が止まったことを意味しない。チップレット技術や3Dパッケージング、そしてAIに特化した新しいアーキテクチャの導入により、システム全体としてのパフォーマンスは今も着実に向上し続けている。業界ではこれをMore than Moore（モア・ザン・ムーア）と呼び、微細化に頼らない新しい性能向上の道を歩み始めている。
7. まとめ：限界を超えていくテクノロジーの底力
ムーアの法則は終わったという言葉は、一面では正しい。しかし、テクノロジーの進化そのものが終わったわけではない。むしろ、微細化という一つの手段に頼り切っていた時代が終わり、あらゆる分野の知恵を結集して性能を追求する総力戦の時代に入ったと言えるだろう。
AIの爆発的な普及により、かつてないほどの計算能力が求められている今、半導体技術はチップレットや先進パッケージングという新たな武器を手に入れた。微細化が限界を迎えたとしても、半導体は新たな方法で性能を向上させていくのだ。
